メンテナンスメニュー
オーバーホール
機種や断裁機の状況に合わせて最適なプランをご提案します。

プラン1. コンピューターを載せ替え
簡単なメンテナンスとともにコンピューターを載せ替えて手軽に高性能化。

プラン2. 断裁機をお預かりしてオーバーホール
お客様の断裁機をお預かりしてオーバーホールすることもできます。
その間は代替機(有償)をお貸ししますので業務を続けられます。

プラン3. オーバーホール済み高性能断裁機 FC3
断裁現場で活躍したジャッカル断裁機をオーバーホールで蘇らせたのがFC3 で す。
FC3 はイトーテック純正の整備済み断裁機で高品質と安全性に優れ、
さらにコストパフォーマンスの良さでお客様から高い支持をいただいています。

中古機のイメージを覆すオーバーホール断裁機
◇製造メーカーならではの高品質
◇安心の純正部品を使用
◇型式検定合格の安全装置を装備

低コストで導入しやすいリサイクル断裁機
多機能カラー液晶タッチパネル搭載
高精度かつ安全な断裁ワーク
本体は世界品質のジャッカル断裁機

■ 製造メーカーだからできる工程で仕上げます。
■ オーバーホールは信頼できるのか?
仕様 | 製品カタログを見る
お客様の断裁機をお預かりしてオーバーホールすることもできます。
その間は代替機(有償)で業務を続けられます。

低コストで導入しやすいリサイクル断裁機
断裁現場で活躍したジャッカル断裁機をオーバーホールで蘇らせたのがFC3 で す。いわゆる中古機といってもFC3 はイトーテック純正の整備済み断裁機です。高品質と安全性に優れながらコストパフォーマンスの良さでお客様から高い支持をいただいています。

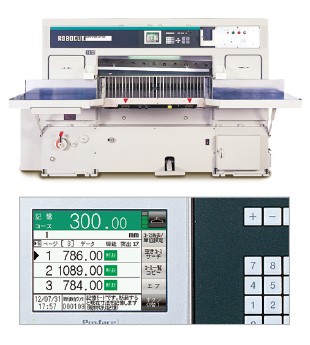

操作性を考えた多機能液晶タッチパネルを搭載。
FC3 はオペレーターの操作性もきちんと考慮して います。
最新機種にも使われているタッチパネル方式を採用しており、コースの作業内容の他、断裁作業に必要な情報の入力や確認もスムーズ。
ワークの効率アップに役立ちます。

高精度とともに安全を追求しています。
左右2つのウォームギアーで駆動される両引き駆動。これにより、ナイフは抜群の精度と刃持ちの良さを誇ります。また、光電管安全装置の装備などオペレーターの安全を考えた設計となっています。

世界で信頼を得ているJACシリーズです。
本体は、群を抜く性能の高さとトラブルの少なさが世界に評価されてきたイトーテックのジャッ カル断裁機です。その高品質と高性能は世界のオペレーターに最も信頼されているといえるでしょう。

FC3は製造メーカーだからできる工程を経て仕上げられます。
1. 分解・部品チェック

すべての機械部品を分解し、不良がないかをチェックします。
2. 再加工・交換・組立

クラッチとブレーキのライニングはノンアスベストタイプに交換。すべてのベアリングを新品に交換。不良部品もすべて新品に交換。
3. 再塗装・再メッキ

塗装は新台とまったく同じ工程で行ないます。
定盤面や袖定盤などのメッキ部分はすべて再メッキします。
4. 動作確認・納品

新台と同じように試運転を行い、調整・精度確認をベテランのオペレーターが実施します。

オーバーホールは信頼できるのか?
FC3はパーツも塗装も製造メーカーの純正仕様。
ハイクオリティがFC3 として蘇るオーバーホール。その秘密は製造メーカーならではの技術にあります。中古機の大きな弱点であった電気部品は新品に交換。その他の交換部品はすべて純正パーツ。
機械廻りも熟練のエンジニアが再加工や再調整を行います。定盤面や袖定盤などには再メッキを施して断裁機本体は純正仕様の全塗装で仕上げられています。
対象機種
  • ジャッカル断裁機
整備内容
  • 主要電気部品はすべて交換
  • すべてのベアリングを新品に交換
  • 機械本体の分解
  • 分解パーツの整備・再加工
  • 鋳物部品の歪み検査・再加工
メッキ・塗装
  • 定盤面や袖定盤などのメッキ部分はすべて再メッキ
  • 当社純正の全塗装
保証※
  • ご購入より6ヶ月間
付属品
  • ハイス刃2枚
  • 定木5本
※詳しい保証内容は営業にお尋ねください。

仕様
FC3 液晶モニタ仕様
ディスプレイ TFTカラーLCD5.7インチ液晶(320×240)ドット
コース記憶容量 200コース50ページ
総ページ数 10,000ページ
入力単位 ミリ、インチ、尺の切替可能
入力値 0.01mm
最大設定値 9999.99mm(但し、リミット範囲内)
最小設定値 0.01mm(但し、リミット範囲内)
機能設定 定寸送り、突き揃え、突き出し、エアーコントロール等
補助機能 四則演算、サーチ
FC3 機械仕様
型  名 85 100 115 132 137 147
カッティング幅
mm
870 1016 1168 1320 1370 1470
クランプ開き
mm
130 145 165 165 165 155
カッティング奥行
mm
870 1016 1160 1320 1320 1470
前テーブル長さ
mm
630 650 700 700 700 650
テーブル高さ
mm
870 875 875 855 875 845
機械全幅
mm
2410 2620 2790 2940 3010 3125
本体高さ
mm
1560 1590 1640 1620 1640 1640
機械全長
mm
2320 2470 2610 2760 2760 2960
ナイフ速度
回/分
42 42 42 42 42 42
クランプ圧力
kg
400-4000 400-4000 400-4000 400-4000 400-4000 400-4000
重量
kg
2800 3200 3950 4400 4500 5000
電気総容量
kw
4.5 4.5 4.85 5.2 5.2 5.95
年式により寸法や仕様が異なることがあります。
コンピューター載せ替え、オーバーホール、FC3 は機種によっては対応できない場合があります。
詳しくはお問い合わせください。
